Tableaux électriques intelligents pour installations hydrauliques.

Les tableaux électriques en hydraulique sont des composants fondamentaux pour le contrôle, la gestion et la sécurité des systèmes traitant des fluides sous pression.

Qu’il s’agisse d’un petit système d’irrigation domestique ou de groupes de pompage industriels, les tableaux électriques permettent de gérer le démarrage, le fonctionnement et l’arrêt du système. L’évolution technologique a permis à ces dispositifs de ne plus être de simples éléments de commande. Les possibilités offertes par la programmation numérique et le contrôle à distance en font de plus en plus le cœur intelligent du système, jouant un rôle essentiel dans son efficacité et sa durabilité.
Ils peuvent notamment être programmés avec des logiques personnalisées, selon les besoins spécifiques de l’installation. De plus, grâce à l’intégration des technologies mobiles et des systèmes cloud, les tableaux électriques peuvent interagir avec des applications mobiles ou des portails dédiés, envoyer des notifications, gérer les diagnostics et permettre une maintenance prédictive, réduisant ainsi les délais et les coûts d’intervention. La gestion à distance de l’installation, l’optimisation de la maintenance et de la consommation représentent un avantage pour tous les types d’applications : agricoles, industrielles et résidentielles.
En résumé, voici les principales fonctions des tableaux électriques dans un système hydraulique :
  • Commande et gestion des vannes et des pompes;
  • Automatisation et programmation selon des logiques de fonctionnement basées sur des capteurs de niveau, de pression et de température ;
  • Sécurité contre les surcharges, la marche à sec et les courts-circuits, grâce à des systèmes d’arrêt d’urgence ou à des signaux d’alarme visuels et sonores.

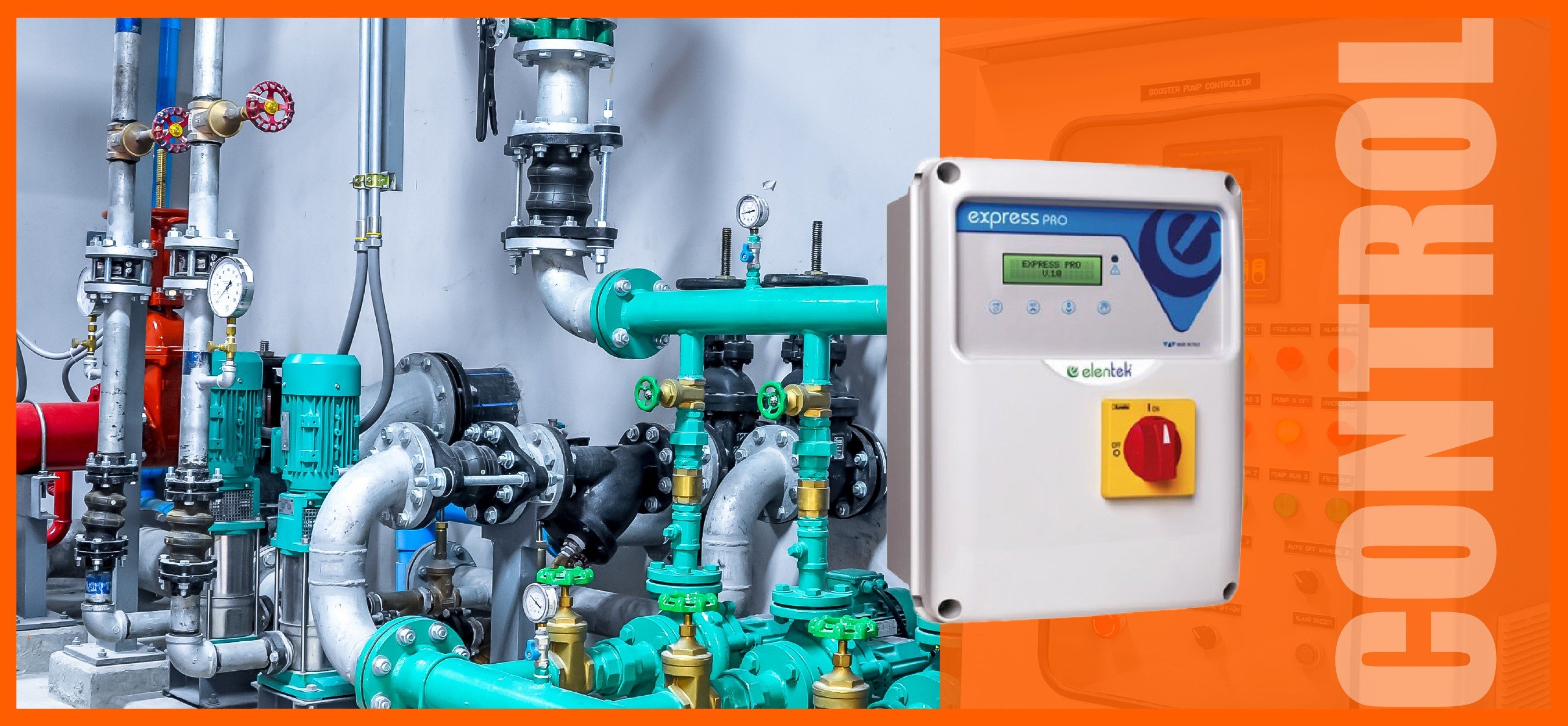

Quadri elettrici smart per sistemi idraulici foto grande | Water Fitters

Tableaux électriques pour installations hydrauliques : un dispositif clé pour de nombreux secteurs

Les tableaux électriques sont largement utilisés dans les installations hydrauliques civiles pour le contrôle des pompes, la gestion de la pressurisation, le drainage, ainsi que pour les opérations de remplissage et de vidange des réservoirs, et pour la régulation des systèmes de lutte contre l’incendie. Ils sont également utilisés dans le contrôle des pompes des installations industrielles, par exemple dans les systèmes de refroidissement et de lubrification, de thermorégulation ou de lavage. Ils servent à la gestion des systèmes de pompage dans les installations de traitement et de purification de l’eau, mais aussi en agriculture pour les systèmes d’irrigation automatique.
Quel que soit le secteur d’application, les tableaux électriques doivent présenter certaines caractéristiques fondamentales:
  • sécurité pour les opérateurs et l’environnement, grâce au respect des normes nationales et internationales ;
  • modularité et possibilité de configuration.
En général, la capacité d’adaptation du tableau électrique est particulièrement importante dans le contexte des installations hydrauliques, où chaque application présente des exigences opérationnelles, environnementales et normatives spécifiques.

Les points forts des tableaux électriques de nouvelle génération.

Comment choisir le bon tableau électrique pour son installation ?
Un premier aspect à considérer est l’adaptabilité technique. Les tableaux électriques doivent pouvoir s’intégrer et communiquer avec les systèmes existants, car cette compatibilité facilite grandement l’installation et permet de réduire les coûts. Naturellement, par « intégration facile », on entend la capacité du tableau électrique à se connecter et à communiquer rapidement et sans modifications invasives avec :
  • le système hydraulique existant ;
  • les systèmes de contrôle et de supervision ;
  • les nouvelles technologies introduites ultérieurement (IoT, capteurs intelligents, etc.).
Un autre aspect très important, dans une optique de contrôle et de programmation de plus en plus précis et personnalisés, est sans aucun doute la possibilité de gérer différents scénarios opérationnels.Enfin, comme ils peuvent être installés dans des contextes très divers, les tableaux électriques doivent répondre à certains critères de robustesse et de protection. Cet aspect concerne à la fois les matériaux dont ils sont constitués et le degré de protection IP, c’est-à-dire le niveau de protection des composants électriques et électroniques. Un IP élevé signifie que le tableau électrique peut être installé sans problème même dans des environnements humides ou poussiéreux, sans risque d’infiltrations.

Tableaux électriques pour la protection contre la marche à sec.

La protection contre la marche à sec est l’une des fonctions de sécurité les plus importantes des tableaux électriques pour installations hydrauliques. On parle de marche à sec lorsqu’une pompe fonctionne sans liquide à l’intérieur, une condition très dangereuse car elle provoque une surchauffe et des dommages graves. La friction naturelle qui se crée à l’intérieur de la pompe pendant son fonctionnement est normalement refroidie par le liquide lui-même, mais en cas d’absence, les composants mécaniques surchauffent rapidement, entraînant une usure prématurée de l’arbre et des garnitures mécaniques. Le résultat ? Des dommages irréversibles à la pompe et un arrêt du système.
Le tableau électrique permet au contraire de désactiver automatiquement la pompe dès que l’absence de fluide est détectée, évitant ainsi le gaspillage d’énergie et surtout les dommages mentionnés.
Aujourd’hui, plusieurs technologies de détection permettent, en dialoguant avec le tableau électrique, d’arrêter la pompe:
  • sondes, capteurs de niveau et flotteurs, qui détectent la présence de liquide dans le réservoir ou la chambre d’aspiration et envoient un signal quand celui-ci descend en dessous du seuil minimal ;
  • pressostats, qui surveillent la pression à l’aspiration ou au refoulement et envoient un signal si elle est trop basse ;
  • courant minimal, via des variateurs ou des relais ampérométriques : comme la pompe sans liquide consomme moins d’énergie, le tableau compare cette valeur avec un seuil prédéfini et arrête le système en cas de dépassement.
