Les clapets anti-retour sont généralement conçus pour un objectif précis : contrôler le flux d'un liquide dans une conduite, permettant ainsi son écoulement dans un seul sens et évitant ce que l'on appelle couramment le "retour".
Quand utiliser la vanne de non-retour 6VRFL de Mondeo .
La vanne de non-retour 6VRFL est dotée d'un système de fermeture à bille en ligne et est généralement conçue pour réguler le flux de liquides denses et sales, tels que les eaux usées, ou contenant des solides et des éléments en suspension. L'ouverture ou la fermeture de la vanne 6VRFL de Mondeo est très simple (et ne nécessite donc pas d'entretien particulier au fil du temps) : dans des conditions normales de fonctionnement, la bille est poussée par la pression du liquide dans une position qui ne gêne pas l'écoulement, permettant ainsi au liquide de s'écouler librement. Cependant, lorsque la pression diminue ou que le liquide change de direction, la bille retourne à sa position de repos, bloquant le reflux du liquide.
Le clapet à bille sphérique de la vanne peut être en métal ou en résine, un matériau bien adapté à une fermeture hermétique et recouvert de NBR. Les connexions sont filetées femelles selon la spécification UNI ISO 228, qui définit les exigences relatives à la forme du filetage, aux dimensions et aux tolérances.

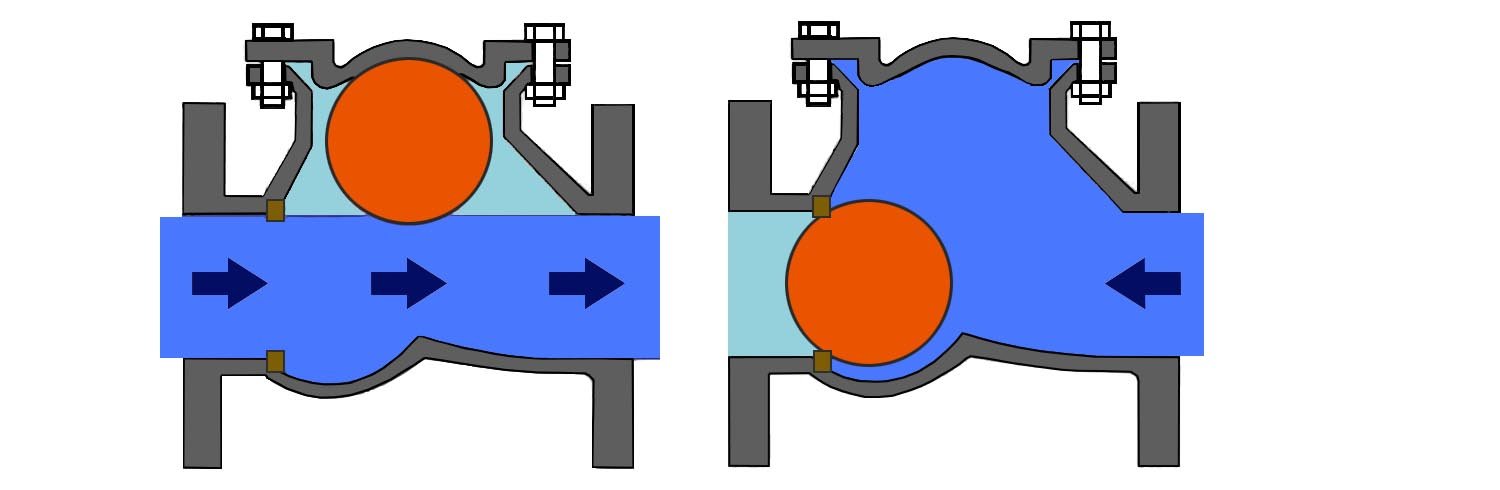

Ci-dessous, une section d'un clapet de non-retour à bille en ligne à bride utile pour comprendre son fonctionnement en cas de flux normal (vanne ouverte permettant le passage du liquide, voir l'image de gauche) ou de retour (vanne fermée empêchant le passage du fluide, voir l'image de droite).
Caractéristiques de la vanne de non-retour 6VRFL.
Pour les détails techniques, veuillez consulter la fiche produit à ce lien. Cependant, nous souhaitons ici mettre en avant certains éléments fonctionnels qui rendent ce clapet de non-retour particulièrement utile:
- Elle est fabriquée en fonte et bénéficie d'un traitement de revêtement de surface qui prolonge sa durée de vie même en immersion totale, comme dans les puits de drainage et d'évacuation;
- Elle peut être facilement ouverte et inspectée grâce à la présence de deux petits boulons et écrous qui, une fois démontés, permettent d'ouvrir la vanne et de la nettoyer en cas de présence de solides obstruant le passage du liquide;
- Température de fonctionnement : la 6VRFL, grâce à ses normes de qualité et de construction élevées, peut être utilisée dans des environnements allant de -10°C à +80°C;
- Installation : elle peut être appliquée sur des conduites en position verticale ou horizontale.

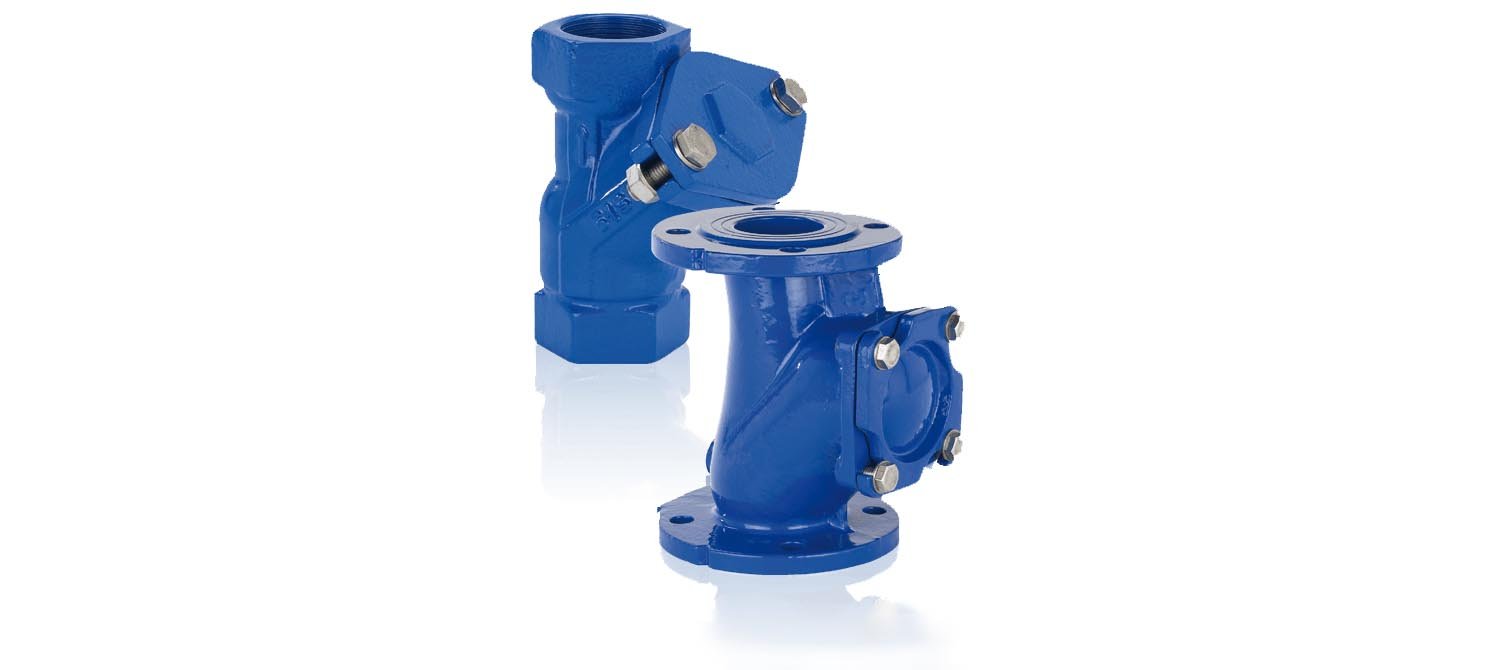

Veuillez noter que la vanne de non-retour à bille en ligne 6VRFL de Mondeo est également disponible en version à bride (lien vers la fiche produit). Ci-dessous, les images des deux versions du produit.
Applications des vannes de non-retour 6VRFL et 6VRFL-F de Mondeo.
Les applications des clapets de non-retour à bille en ligne 6VRFL et 6VRFL-F peuvent varier, mais ils sont particulièrement adaptés aux systèmes d'évacuation des eaux usées, des liquides avec des solides en suspension, dans les installations civiles et industrielles où il est nécessaire d'éviter le retour du fluide. Ils fonctionnent généralement à une pression nominale de service (PN) de 10 bars.
