Les régulateurs de niveau électroniques sont conçus pour contrôler les niveaux de liquide à l'aide de sondes électroniques et permettent de régler les temps de retard d'allumage et d'arrêt d'une électropompe en fonction des besoins d'utilisation.
Il existe différents types d'interrupteurs de niveau électroniques, et la différence réside dans la nature et le type de capteur qui active ou désactive le fonctionnement de la pompe hydraulique.
Régulateurs de niveau électroniques au sol.

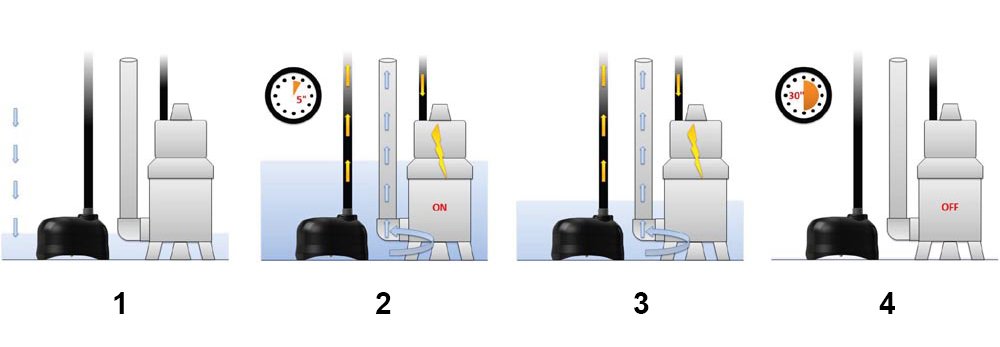

L'interrupteur de niveau électronique CRAB repose sur une surface plane, généralement le sol ou le fond d'une cuve de collecte ou d'un puits, et grâce aux capteurs situés à sa base, il détecte la présence de liquides (1) et active la pompe hydraulique (2). Le démarrage de l'électropompe, grâce à la clé magnétique fournie, peut être immédiat ou retardé selon les besoins. Une fois que le niveau du liquide a baissé (3) et que les capteurs situés à la base ne le détectent plus, l'interrupteur de niveau électronique CRAB arrête la pompe hydraulique (4). Normalement, tant la phase d'allumage que d'arrêt de la pompe hydraulique se font avec un retard de 5" pour la première et de 30" pour la seconde, afin de permettre l'évacuation du liquide du système. Le régulateur de niveau électronique CRAB peut être utilisé avec des pompes capables d'aspirer l'eau jusqu'à 2 mm de la surface d'appui.

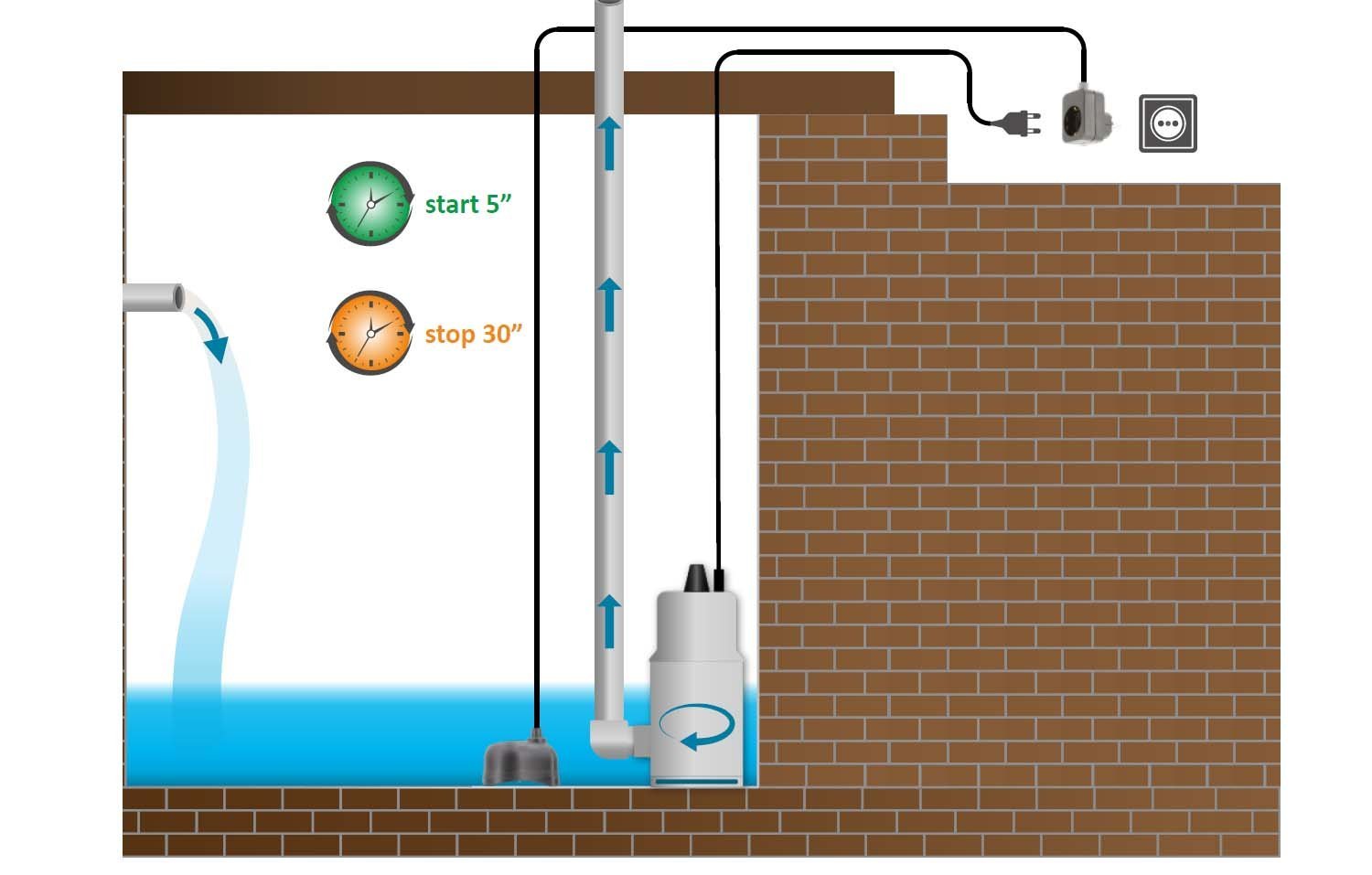

Il est également possible de connecter directement la pompe hydraulique au régulateur de niveau électronique au sol en utilisant une PRISE INTERMÉDIAIRE SCHUKO (voir image ci-dessous), ce qui évite ainsi la nécessité d'un tableau électrique dédié. Ce type de régulateur de niveau électronique trouve application dans les systèmes de gestion des eaux claires, mais aussi des eaux troubles, industrielles et des eaux contenant des substances chimiques.
Interrupteurs de niveau électroniques à flotteur.
Dans certains cas, le régulateur de niveau électronique doit contrôler différents niveaux de liquide pour répondre aux besoins des clients ou simplement parce que l'interrupteur de niveau ne peut pas être posé au sol, à la base de la cuve de collecte ou du puits. Dans tous ces cas, l'interrupteur de niveau électronique SNAKE peut être utile.
En combinaison avec les FLOTTEURS TAURUS ou les SONDES DE NIVEAU, il est possible d'installer le corps de commande à de très longues distances de la zone de travail. Comme pour le modèle CRAB, également pour ce modèle SNAKE, la clé magnétique fournie permet de définir un démarrage de la pompe hydraulique immédiatement ou avec retard.

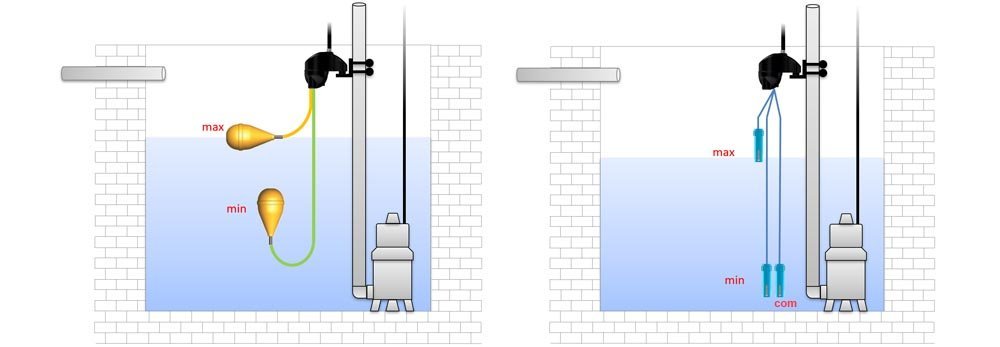

En général, le régulateur de niveau électronique SNAKE est connecté à deux FLOTTEURS TAURUS ou à trois SONDES DE NIVEAU (voir dessin ci-dessous avec indication COM pour la masse, MIN pour le niveau minimum et MAX pour le niveau maximum que le liquide peut atteindre).

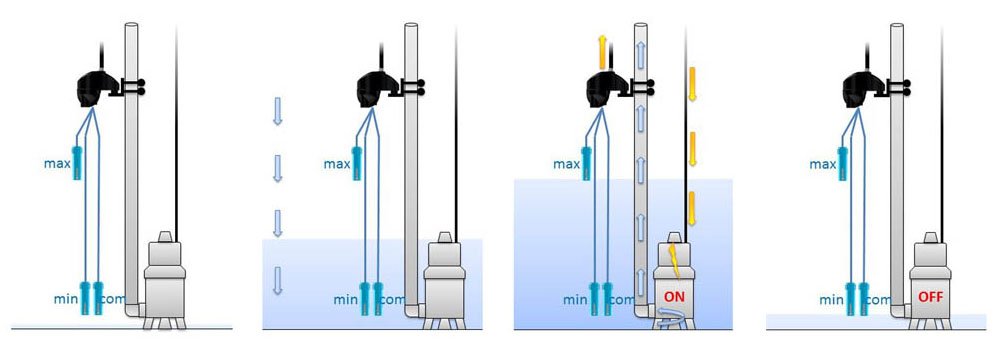

Dans ces cas, l'interrupteur de niveau gère le niveau du liquide compris entre le niveau minimum et le niveau maximum, c'est-à-dire que le système allume la pompe hydraulique lorsque l'eau atteint le niveau maximum défini et l'éteint lorsque le liquide atteint le niveau minimum réglé (voir image ci-dessous).
Ce type d'interrupteur de niveau ou régulateur trouve également application dans les systèmes de gestion des eaux claires, troubles, industrielles ou contenant des substances chimiques. Comme pour le régulateur de niveau avec capteurs au sol CRAB, le régulateur de niveau électronique SNAKE peut également être connecté à une électropompe hydraulique à l'aide d'une PRISE INTERMÉDIAIRE SCHUKO.
Régulateurs de niveau électroniques pour espaces étroits et eaux turbulentes.

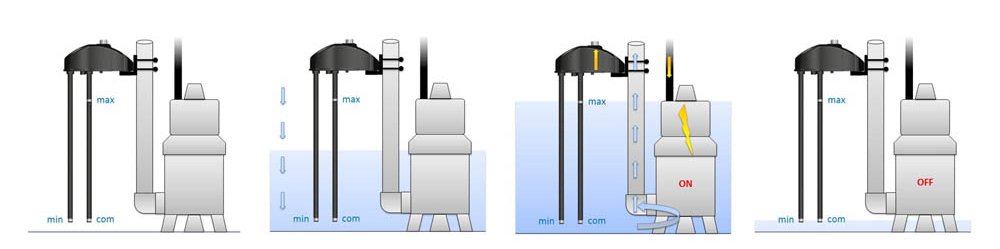

Le fonctionnement des régulateurs de niveau électroniques avec capteurs en tige SPIDER est très similaire à ceux avec des SONDES DE NIVEAU. La seule différence réside dans le fait que les capteurs sont positionnés sur des tiges rigides.

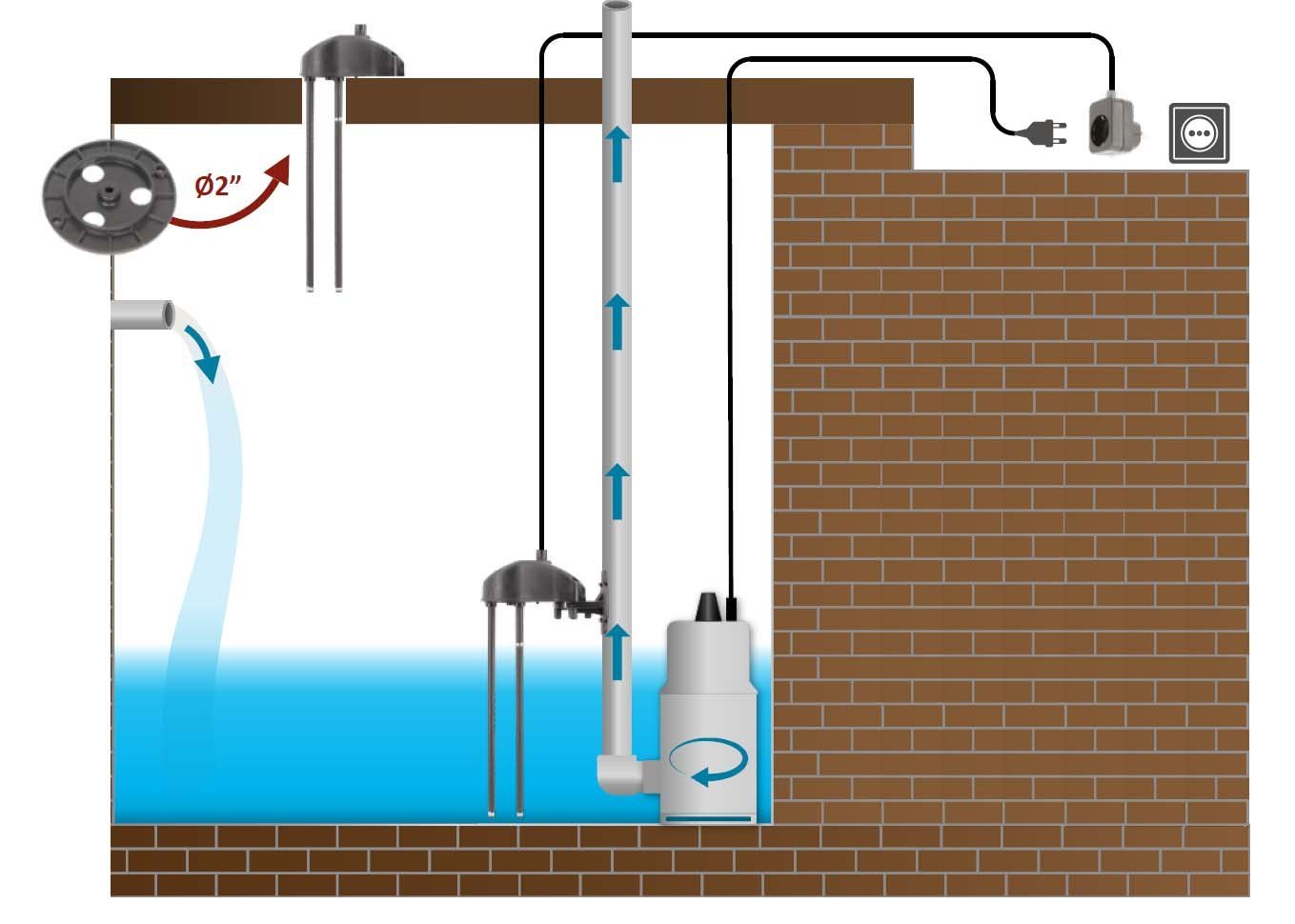

Le régulateur de niveau électronique SPIDER est utilisé dans les systèmes hydrauliques pour la gestion des eaux claires, noires, industrielles ou contenant des substances chimiques dissoutes, mais il est particulièrement adapté aux environnements avec des eaux turbulentes ou dans des espaces très restreints ou difficiles d'accès. Dans ce cas, il est possible, grâce à des supports à brides ou des supports de fixation en polypropylène ou en acier inoxydable, d'insérer uniquement les tiges rigides avec les capteurs dans la zone de travail.
Comme pour les autres régulateurs de niveau électroniques CRAB et SNAKE, l'interrupteur de niveau électronique SPIDER peut également être connecté à une pompe hydraulique via une PRISE INTERMÉDIAIRE SCHUKO.
Comme pour les modèles CRAB et SNAKE, l'interrupteur de niveau SPIDER permet également de retarder le démarrage et l'arrêt de la pompe hydraulique en fonction du type de besoin.
Pour plus d'informations et de détails sur les régulateurs ou interrupteurs de niveau Water Fitters et l'offre correspondante, veuillez consulter les fiches techniques des produits individuels.
