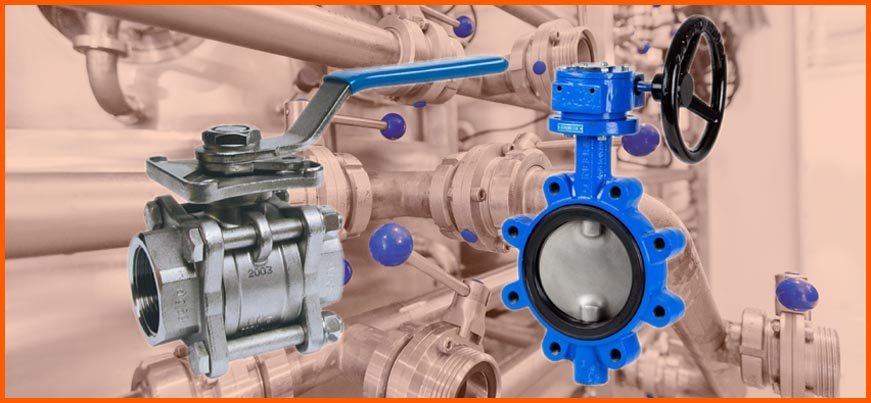

Vannes d’interception industrielles : performances et sécurité.
Dans chaque installation industrielle — qu’il s’agisse de traitement de l’eau, de production alimentaire, de chimie, de HVAC ou de distribution de fluides — les vannes d’isolement jouent un rôle crucial :
- contrôler la pression, le débit, le niveau et la température ;
- isoler et sécuriser l’écoulement des liquides ou des gaz.
C’est précisément grâce à ces dispositifs qu’il est possible de garantir la maintenance, la sécurité et la continuité opérationnelle. Lorsqu’on parle d’isolement des fluides, il est important de souligner que, dans certains cas, les vannes servent à bloquer ou permettre le passage total du fluide, tandis que dans d’autres elles régulent le flux. Par conséquent, dans la catégorie des vannes d'interception
, on retrouve différents types, certaines idéales comme vannes d’ouverture et de fermeture, d’autres comme vannes de contrôle.
Avant d’examiner les différents types de vannes d’isolement, une curiosité historique. L’analyse des vestiges a montré que même les vannes construites par les anciens Romains étaient dotées d’un dispositif particulier permettant de réduire le débit maximal selon les cas, sur la base des indications du surintendant des eaux. Mais voyons maintenant comment fonctionnent les vannes d’isolement.
Vannes à boisseau sphérique : les vannes d’isolement les plus répandues.
Les vannes à boisseau sphérique sont des dispositifs présents dans de nombreuses installations industrielles car elles garantissent une fermeture rapide et très efficace : des installations pétrochimiques aux systèmes de refroidissement, des lignes de production alimentaire aux installations de dessalement, pour ne citer que quelques exemples. Idéales pour les services nécessitant une étanchéité parfaite, elles fonctionnent grâce à une bille percée qui pivote de 90°, permettant d’ouvrir, fermer ou interrompre le passage des fluides. Elles sont appréciées car elles résistent à des pressions très élevées et à des températures extrêmes, existent en différentes dimensions et sont faciles à actionner et à réparer. (voir aussi Globe 3P by Genebre : la vanne d'arrêt à boule facile à entretenir.)
Les vannes à boisseau sphérique existent également en version trois voies, conçues pour dévier ou combiner les fluides dans une installation. Par exemple, dans les systèmes qui gèrent plusieurs types de liquides, ces vannes permettent de les mélanger, d’en régler les quantités ou de les diriger vers différentes conduites selon les besoins opérationnels. Comme le suggère le nom, la vanne relie trois orifices et en contrôle le flux selon la position de la bille interne, qui agit comme l’organe d’isolement. La bille peut être configurée de deux manières principales :
- Configuration en T : idéale pour le mélange des fluides ou pour créer un bypass. Elle permet le passage vers deux sorties simultanément, ou vers la sortie de gauche ou de droite, ou la fermeture complète.
- Configuration en L : utilisée pour dévier le flux d’une conduite à l’autre. Dans ce mode, la vanne peut diriger le fluide vers la sortie droite, vers la sortie gauche ou se fermer totalement.
Vannes papillon : des solutions compactes et polyvalentes.
Ces vannes sont dotées d’un disque métallique qui fait office d’obturateur. Le disque pivote autour d’un arbre central et, en comprimant le joint présent dans le corps de la vanne, permet d’ouvrir, fermer ou réguler partiellement le passage du fluide. L’évolution et certains raffinements constructifs ont rendu ce type de vannes d’interception adaptées également à des contextes exigeants. Aujourd’hui, les vannes papillon sont largement utilisées en milieu industriel, en particulier dans les installations où les fluides sont denses ou contiennent des particules en suspension — des situations dans lesquelles les vannes à boisseau sphérique ne sont pas adaptées.
Par exemple, dans une installation d’épuration, les vannes papillon sont souvent installées sur les conduites principales qui transportent eaux usées et boues. Ces fluides sont denses, peuvent contenir des solides en suspension et nécessitent des vannes capables d’assurer une bonne étanchéité et une manœuvre aisée, sans risque d’encrassement. La vanne papillon permet :
- de réguler le flux des boues du bassin de sédimentation vers les phases de traitement suivantes ;
- d’isoler rapidement une section de l’installation lors d’interventions de maintenance, grâce à la fermeture rapide du disque.
Les vannes papillon sont disponibles en version wafer ou lug. La différence concerne la manière dont elles se raccordent aux conduites. Dans le premier cas, idéal pour les espaces réduits comme une ligne de production alimentaire, la vanne est fixée avec des boulons entre les brides du tube ; dans le second, plus adapté aux situations nécessitant une maintenance fréquente ou pour des installations en fin de ligne, la vanne présente des oreilles filetées de chaque côté.
L’importance des matériaux et de la conformité aux normes.
Dans le secteur industriel, le choix des matériaux est déterminant pour garantir résistance, durabilité et compatibilité avec les applications et les standards de processus. L’acier inoxydable est un matériau particulièrement stratégique pour ce type d’applications, tant pour sa résistance à la corrosion — qui le rend idéal pour les liquides agressifs — que pour ses caractéristiques d’hygiène, qui en font un matériau de référence dans l’industrie alimentaire ou pharmaceutique.
Le matériau des joints est également fondamental. Par exemple, un joint en caoutchouc EPDM avec revêtement en téflon assure une résistance et une durabilité supérieures, même dans des contextes exigeants.
Efficacité et automatisation : vannes d’isolement actionnées.
Les vannes d’interception modernes peuvent être équipées d’actionneurs électriques ou pneumatiques. Cette évolution vers des vannes actionnées transforme les vannes d’isolement de simples composants mécaniques en dispositifs intelligents de contrôle de processus.
L’actionnement pneumatique est l’un des systèmes les plus utilisés pour commander automatiquement les vannes d’isolement, grâce à sa rapidité, sa fiabilité et sa sécurité opérationnelle. Dans ce type d’actionnement, l’air comprimé est utilisé pour générer le mouvement nécessaire à l’ouverture ou à la fermeture de la vanne : l’énergie pneumatique pousse un piston ou une membrane reliés à l’organe de fermeture, permettant des manœuvres précises et répétées même à haute fréquence.
Il s’agit d’un système particulièrement avantageux dans les environnements industriels où un contrôle rapide et fiable est requis, ou dans des contextes potentiellement explosifs où l’on préfère éviter les composants électriques. Par exemple, dans les systèmes d’arrêt d’urgence, un actionneur pneumatique peut fermer une vanne à boisseau sphérique en quelques secondes pour empêcher la diffusion de substances dangereuses. De plus, grâce à leur robustesse et au nombre réduit de composants par rapport aux actionneurs électriques, les actionneurs pneumatiques garantissent une longue durée de vie et une maintenance réduite. Ils sont particulièrement pratiques, car l’air comprimé est déjà présent dans de nombreux environnements industriels, et permettent l’intégration avec des systèmes d’automatisation avancés, tels que PLC et instruments de contrôle à distance.
